バフ自動研磨装置

本装置はバルブリフターのトップ面を鏡面仕上げすることを目的に開発した機械です。

－　概要説明　－

ワーク搬入からバフ研磨加工・ワーク搬出まで全て自動にて行うことが出来ます。
対象ワーク径・・・φ３０～φ３９　※ご希望により変更可能
ワーク表面粗さ・・・Ｒａ０．０３～Ｒａ０．０２以下
サイクルタイム・・・３．５ｓｅｃ／１個

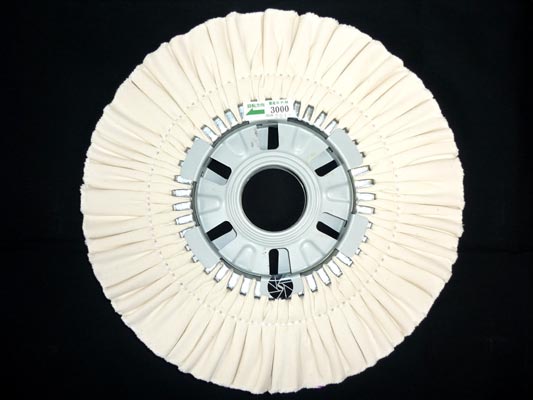

バフ径・・・φ３５０～ φ２３０までが使用範囲可能

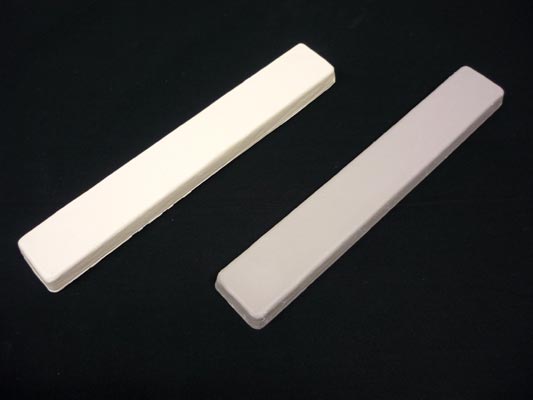

研磨材は荒・仕上げの２種類を使用　※其々の研磨材のロスはゼロです。
装置重量・寸法　(制御盤・集塵機は除く)・・・重量：約2,500Kg /寸法：幅4,420mm×奥行3,040mm×高さ2,690mm

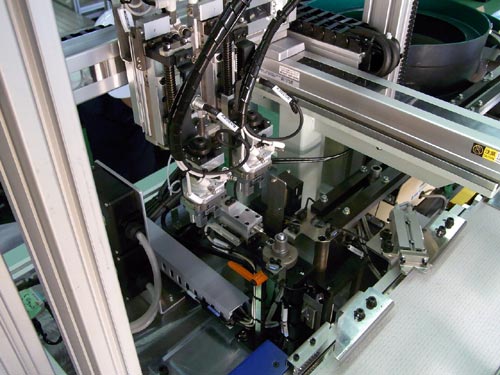

シリンダバレル検出装置

本装置は、前工程のバレル研磨でワーク(シリンダ)にバレル詰りが発生するため、詰りワークを排出して、OK品のみトレーにパレタイジングする全自動機です。詰りワークはシュートにて機外へ排出されます。

－　概要説明　－

サイクルタイム(自動サイクル時間)・・・５．７ｓｅｃ/１個
装置重量・寸法・・・重量：600kg/寸法：幅1,200mm×奥行850mm×高さ1,800mm

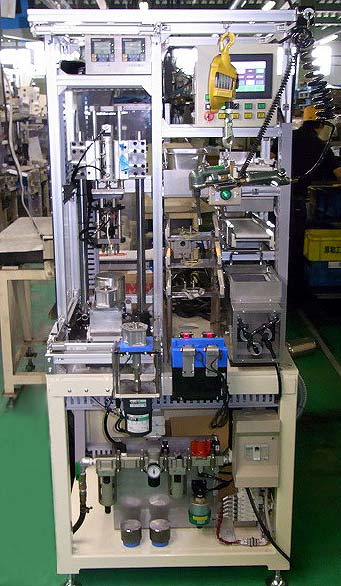

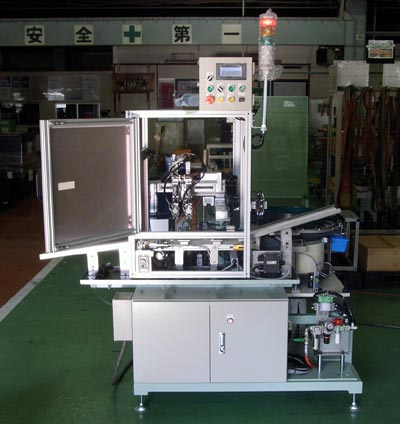

サイドクリアランス測定及びガスケット選定装置

本設備は、オイルポンプのボディへシャフトサブアッシーを組付け後、サイドクリアランス測定を行いクリアランス値によりガスケット選定し、グレード別でカバーにガスケットを組付け、ボルト締付け後に回転チェックを行う半自動機です。

－　概要説明　－

サイクルタイム(自動サイクル時間)・・・１５ｓｅｃ/１個
装置重量・寸法・・・重量：500kg/寸法：幅750mm×奥行950mm×高さ1,800mm

△ページTOPへ

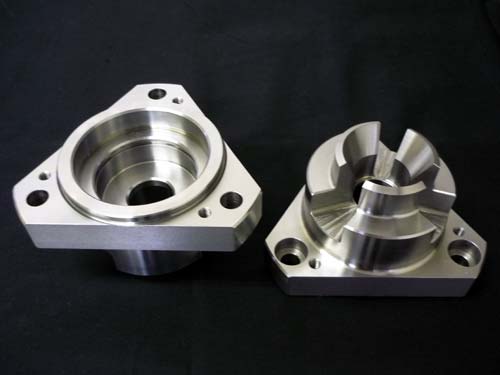

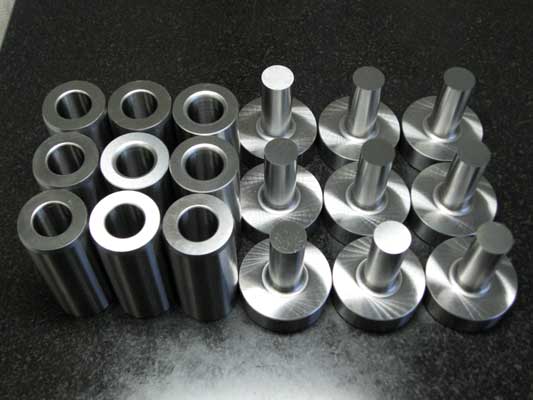

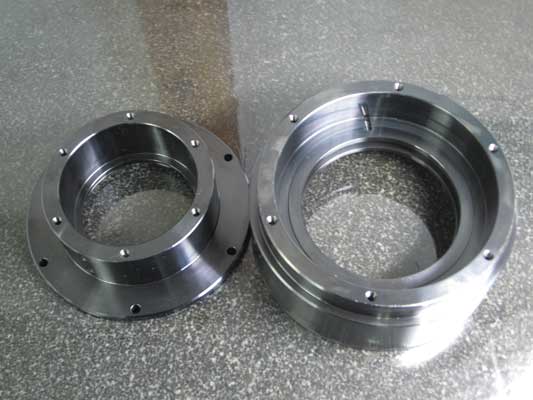

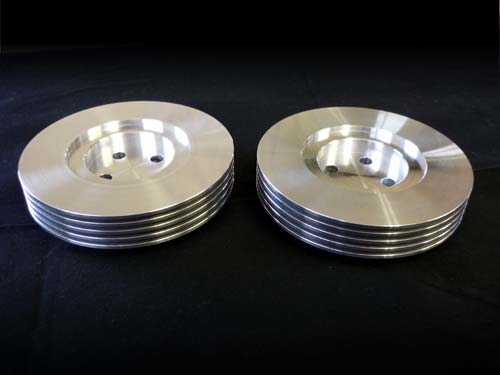

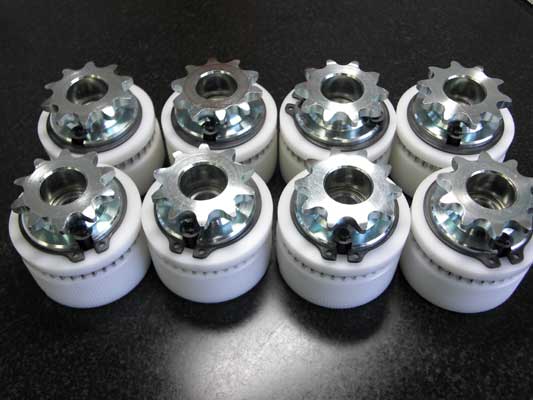

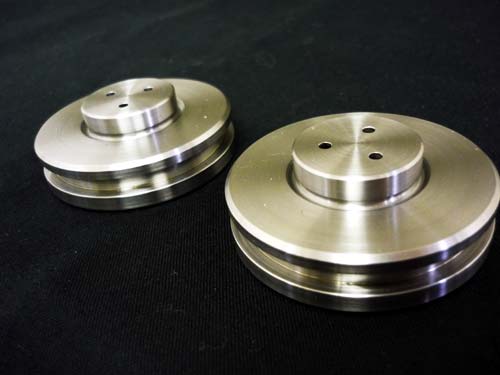

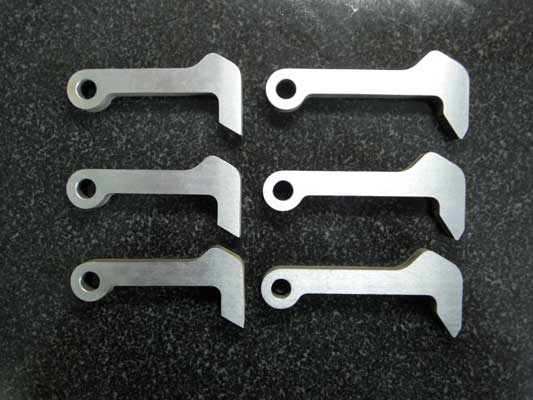

弊社ではNC旋盤２台　汎用旋盤１台　円筒研磨２台　ラジアルボール盤１台の設備がありますが、商社出身のメリットを活かし、幅広い加工メーカーとのパイプを駆使してどのような加工品でも柔軟に対応致します。

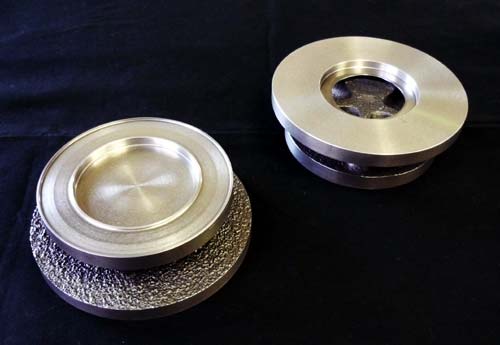

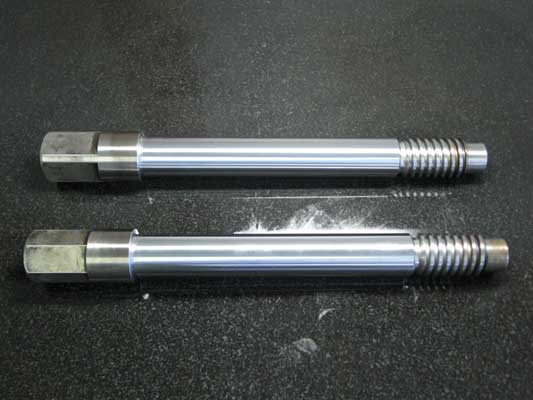

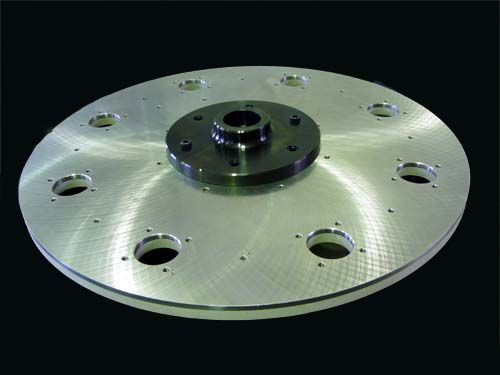

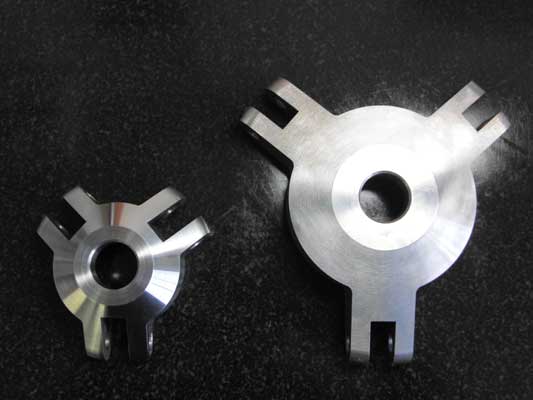

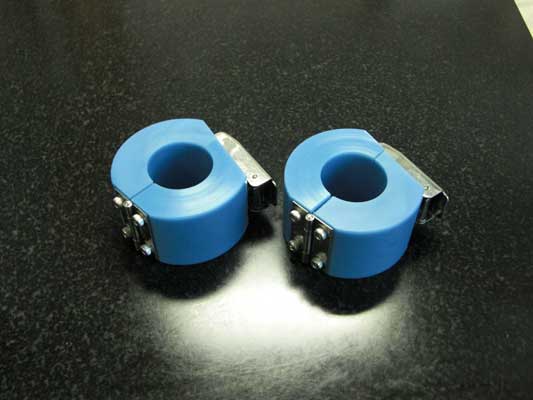

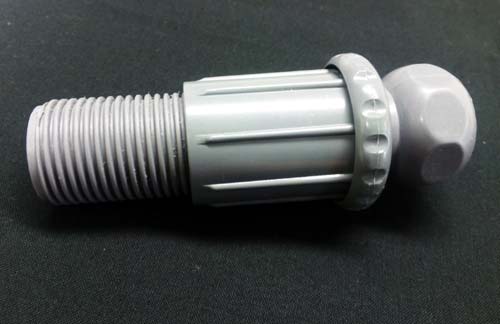

数物加工品・焼入れ研磨多工程加工品・超精密加工品・大物加工品・特殊表面処理品。
はたまたボルト１本に至るまで何でも加工致します。

また材質により加工工場を厳選致し、最も得意とする工場にて安価にご提供する事を心掛けております。
また出荷前には検査室にて全点検査合格したもののみ出荷致しておりますので品質面においてもお任せ下さい。
